アイスバリア 75 <断熱オーバードアー>

TOP > 防熱扉・断熱オーバードアー COOL > Outside(断熱オーバードアー) > アイスバリア 75 <断熱オーバードアー>

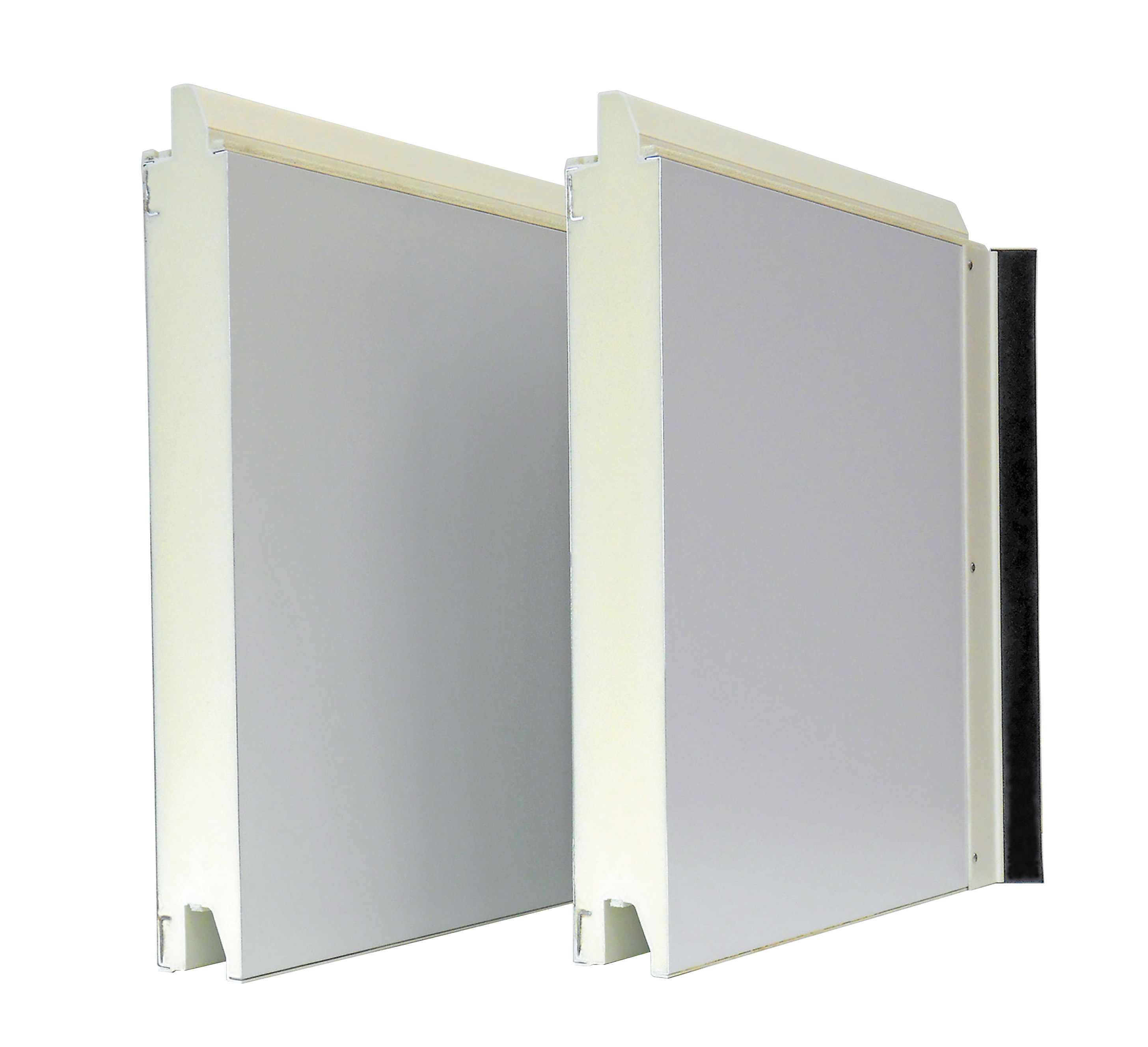

アイスバリア 75 <断熱オーバードアー>

<ノンフロン>
-5℃までのチルド温度環境にも対応し、化粧枠三方に枠ヒーターを標準装備することで結露を軽減します。

より条件の厳しい用途に使えるべく、内外の熱伝導を防止する硬質塩化ビニル押出成形品でパネル表面材をジョイント。あいじゃくり部には、エアータイトシールを装着。結露をより軽減するために、化粧枠の気密部にヒーターを標準装備しています。

アイスバリア 75 <断熱オーバードアー>

仕様

【表面材】
●スチール
ポリエステル系樹脂焼付塗装 t=0.5mm
●アルミ
ポリエステル系樹脂焼付塗装 t=0.6mm

※ステンレス表面材についてはお問い合わせください。

【カラー】
ホワイト(調合色)

【性能】
●断熱材
硬質ウレタンフォーム(ノンフロン)
●熱貫流率
k=0.498w/(㎡・k)(スチールパネルの実験値:産業技術センター)

■ご注意
※高温多湿の季節や施設の立地、冷却設備の環境等によっては、ドアや化粧枠表面に結露が発生することがあります。
※落下した結露水の滞留を防止するため、オーバードアー下の床面にはできる限り屋外に向けて勾配を付けることをご検討ください。
※仕様は予告なく変更することがあります。

設計範囲

●開口寸法
(幅) Wo 3,000mmまで
(高) Ho 3,000mmまで

●ドア総重量
200kgまで

●使用温度
+5~-5℃以上

●内外温度差
40℃以下

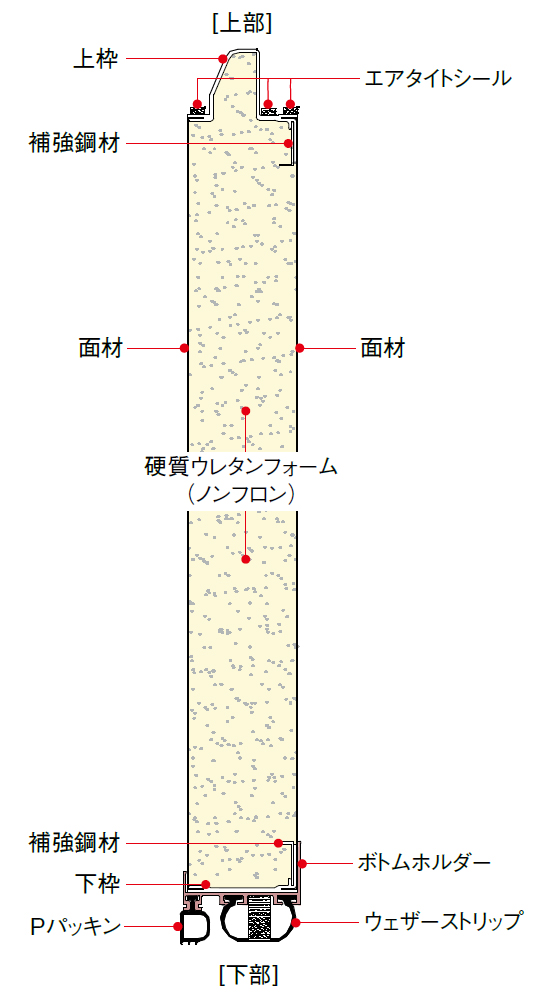

  • ドアパネル断面図
