アイスバリア・スプリングレスタイプ<断熱オーバードアー>

TOP > 防熱扉・断熱オーバードアー COOL > Outside(断熱オーバードアー) > アイスバリア・スプリングレスタイプ<断熱オーバードアー>

アイスバリア・スプリングレスタイプ<断熱オーバードアー>

スプリングの寿命により発生していたトラブルを回避し、メンテナンス費用を大幅に軽減します。

スプリングを使用しない駆動装置を搭載し、スムーズな開閉と耐久性が大幅にアップしました。冷凍冷蔵倉庫などの開閉頻度の高い開口部に最適です。

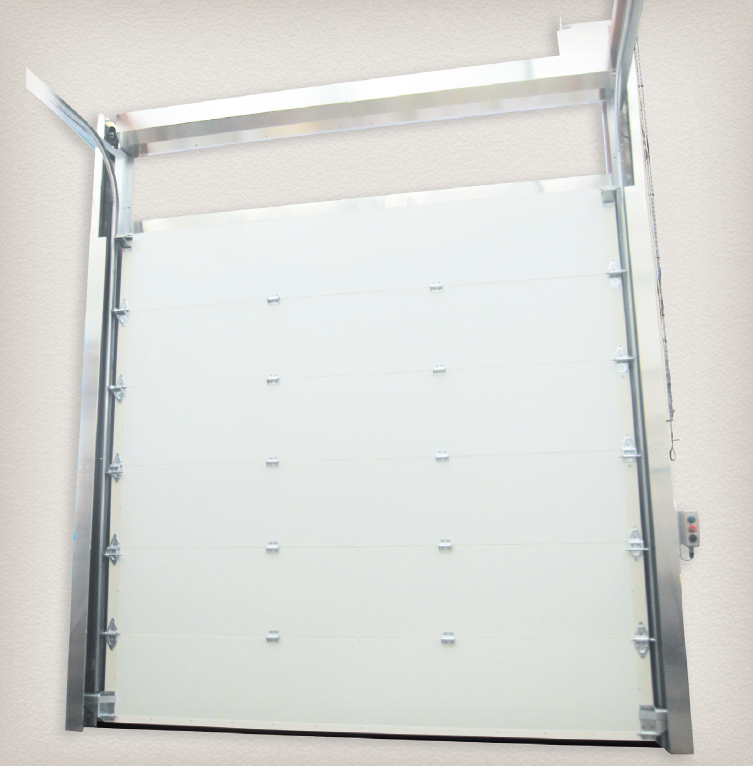

アイスバリア・スプリングレスタイプ<断熱オーバードアー>

仕様

<スプリングレスタイプ(手動式)>
●適用タイプ:アイスバリア
●開口寸法:(幅)3,900mm×(高)3,300mmまで
●ドア総重量:120kgまで
●収納形式:HT(ハイリフト形)、VT(バーチカル形)、HCT(勾配形)
●揚げ高:950mm以上
●操作方法:手動式(バランス式)
●標準装備:ワイヤ切れ落下防止装置(標準装備)
●使用温度:0℃以上
●内外温度差:35℃以下
■既存のオーバードアーからの改修も可能
※スプリングレス駆動装置は左右どちらでも設置可能ですが、開口の左右いずれかにスプリングレス駆動装置の設置スペースが必要となります。(幅400mm以上×奥行240mm以上)
※オーバードアーの納まり形状により必要な寸法が変わる場合があります。詳細条件についてはご相談ください。



<スプリングレス・ワイヤレスタイプ(電動式)>
【特徴】
スプリングとワイヤーを使用しないチェーン駆動を搭載。スプロケットの減速比を利用しモーターの出力でドアを開閉します。
●適用タイプ:アイスバリア、アイスバリア75
●開口寸法
・アイスバリア:(幅)3,900mm×(高)3,500mmまで
・アイスバリア75:(幅)3,000mm×(高)3,000mmまで
●ドア総重量:200kgまで
●収納形式:HT(ハイリフト形)、VT(バーチカル形)
●揚げ高:600mm以上
●操作方法:電動式(停電時:チェーン式手動開放装置)
●安全性:障害物検知装置、光電センサ(標準装備)
●ドア開閉速度
・開方向:約0.14m/s(約7秒/m)
・閉方向:約0.12m/s(約8秒/m)
●電動機取付位置:標準は内観右側
※内観左側とすることも可能です。
●使用温度
・アイスバリア:0℃以上
・アイスバリア75:-5℃以上
●内外温度差
・アイスバリア:35℃以下
・アイスバリア75:40℃以下
■既存のオーバードアーからの改修も可能
手動式・チェーン式・電動式のいずれも一部の部品交換で改修が可能です。ただし上部側にパッケージ電動ユニットを設置するため、ヘッドルームの寸法を確認する必要があります。
※オーバードアーの納まり形状により必要な寸法が変わる場合があります。詳細条件についてはご相談ください。



※上記以外の寸法の場合はご相談ください。
※仕様及び外観は、予告なく変更されることがありますのでご了承ください。

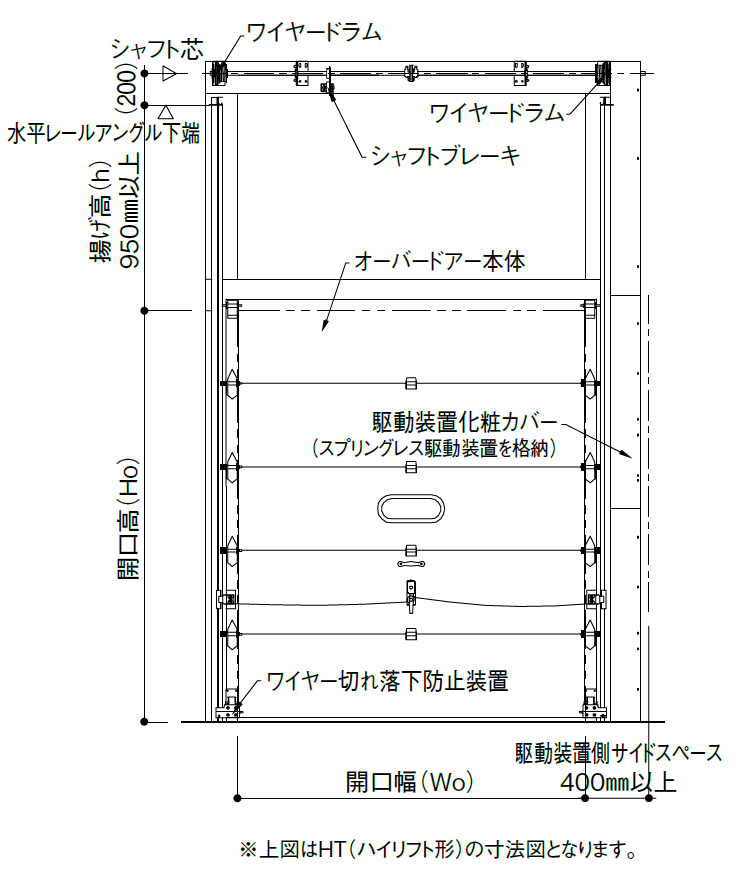

  • ドア内観図<手動式>

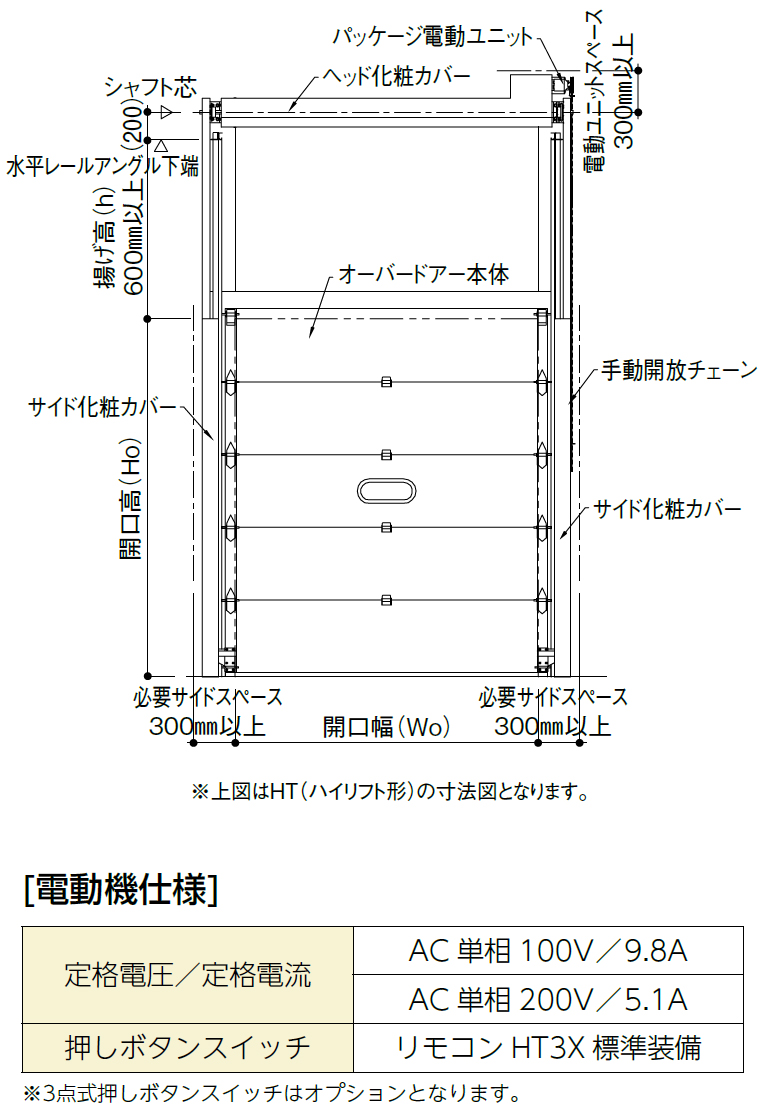

  • ドア内観図<電動式>
